一、主要结构及工作原理

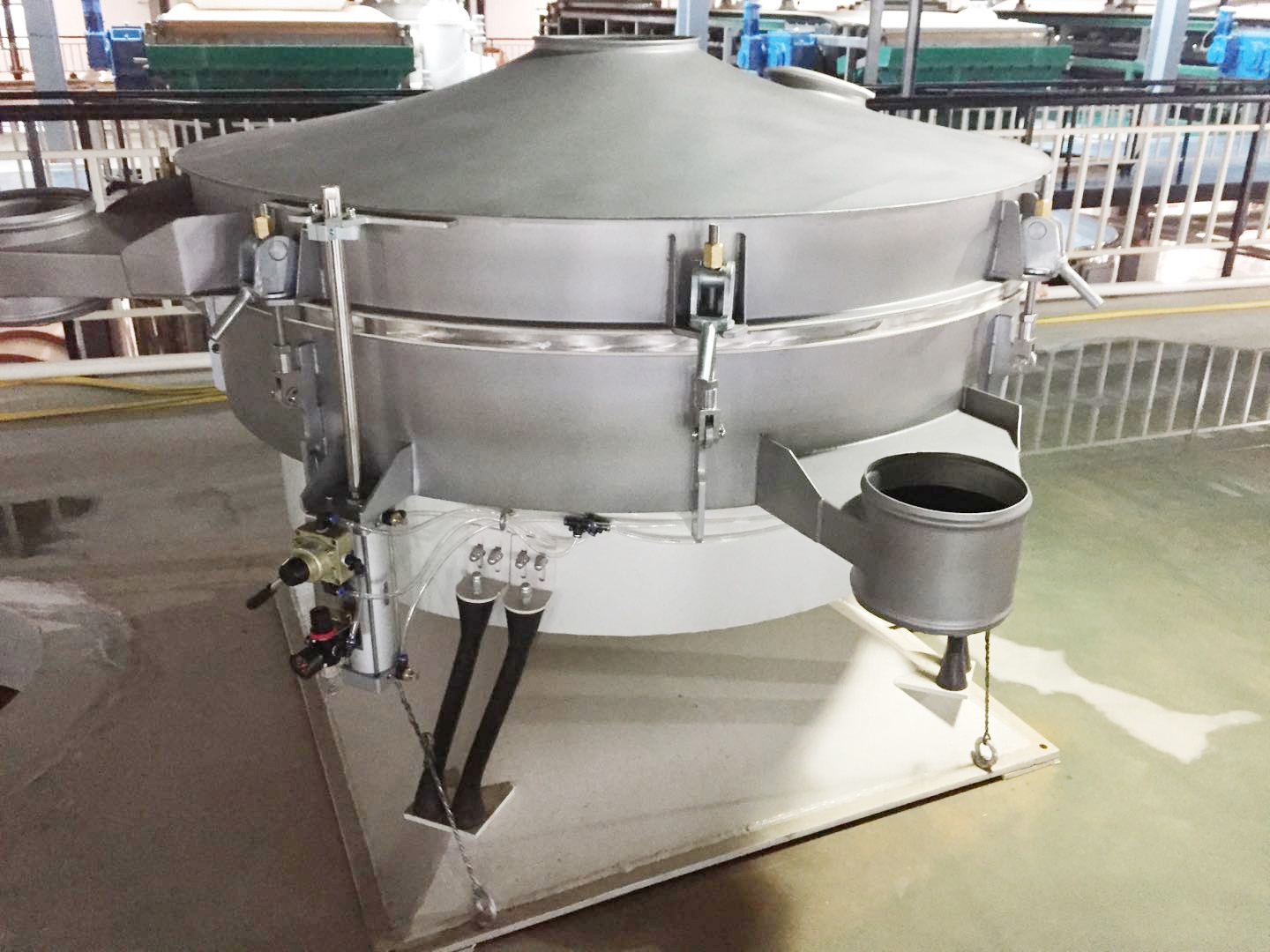

本设备由大支架,筛体,激振装置,传动装置,万向节拉杆及进出料斗等组成，如附图所示。筛体通过四个万向节拉杆悬挂在大支架上,激振装置安装在筛体的中心，筛体外侧的电机通过三角皮带带动激振装置轴旋转，安装在轴上的偏心块旋转产生的离心力迫使筛体作平面周向摆动。筛体由焊接的筛框和筛板组成，上下两层筛板用螺钉固定在筛框上；筛板沿出料方向倾斜70，以提高分离效率。筛体在摇摆过程中,木片沿筛板表面滑动并下移，合格木片通过上层筛板筛孔落在下层筛板上，最后从合格片出料口排出，碎未通过上下两层筛板筛孔落在筛体底板上,最后从碎未出口排去。大块不能通过上层筛板筛孔，沿上层筛板表面下移到大块出口排走。通过改变小皮带轮直径及偏心块质量可以调节摆动频率及摆幅；上下两层筛板容易装拆，根据不同的原料情况和工艺要求，调节摆幅和频率，并选择合适的筛孔尺寸，以达以较好的筛选效果，满足生产要求。
二、技术参数
型号（YBS） | YBS 600 | YBS 1000 | YBS 1200 | YBS 1600 | YBS 2000 | YBS 2400 | YBS 2600 | |
直径 | 600 | 1000 | 1200 | 1600 | 2000 | 2400 | 2600 | |
筛分面积 | 0.29 | 0.71 | 1.11 | 1.83 | 2.62 | 3.63 | 5.31 | |
空间要求 | 0.4 | 1.2 | 1.6 | 2.5 | 3.6 | 5.2 | 6.8 | |
最多筛层 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
功率消耗 | 0.25 | 1.5 | 2.2 | 2.2/4 | 2.2/4 | 5.5 | 5.5 | |
橡皮球清洁 | 5层 | 5层 | 5层 | 5层 | 5层 | 5层 | 5层 | |
转筒刷清洁 | 5层 | 5层 | 5层 | 5层 | 5层 | 5层 | 5层 | |
超声波清洁 | 5层 | 5层 | 5层 | 5层 | 5层 | 5层 | 5层 | |
过滤附件 | 2层 | 2层 | 2层 | 1层 | 1层 | 1层 | 1层 | |
有效直径 | 560 | 930 | 1130 | 1530 | 1830 | 2330 | 2530 | |
1层高度(㎜) | 830 | 1155 | 1480 | 1480 | 1500 | 1470 | 1580 | |
1层重量（kg） | 140 | 490 | 700 | 980 | 1050 | 1690 | 1900 | |
2层高度(㎜) | 965 | 1280 | 1640 | 1640 | 1660 | 1590 | 1710 | |
2层重量（kg） | 155 | 535 | 770 | 1060 | 1140 | 1780 | 2000 | |
3层高度(㎜) | 1080 | 1400 | 1800 | 1800 | 1820 | 1710 | 1840 | |
3层重量（kg） | 170 | 580 | 840 | 1140 | 1230 | 1870 | 2100 | |
4层高度(㎜) | 1200 | 1525 | 1960 | 1960 | 1980 | 1830 | 1970 | |
4层重量（kg） | 185 | 625 | 910 | 1220 | 1320 | 1960 | 2200 | |
5层高度(㎜) | 1310 | 1650 | 2120 | 2120 | 2140 | 1950 | 2100 | |
5层重量（kg） | 200 | 670 | 980 | 1300 | 1410 | 2050 | 2300 | |
